PERLENGKAPAN MESIN FRAIS

BAB 1 - Pengenalan Mesin Frais
E. PERLENGKAPAN MESIN FRAIS

Mesin Frais berdasarkan Untuk menunjang berbagai macam jenis pekerjaan pada mesin frais, mesin ini dilengkapi beberapa perlengkapan diantaranya:

1. Arbor

Arbor digunakan sebagai dudukan alat potong/pisau (mantel, side and face, slitting saw dll) yang dipasang pada spindel utama pada posisi mendatar (horisontal).

Gambar 1.5 Arbor

2. Stub Arbor

Stub arbor digunakan sebagai dudukan alat potong/pisau (Face mill, Shell endmill dll), yang dipasang pada spindel utama atau tegak. Jadi posisinya dapat dipasang dalam posisi mendatar (horisontal) atau tegak vertikal.



Gambar 1.6 Stub arbor

3. Collet Chuck

Collet chuck digunakan sebagai pengikat alat potong/pisau (End mill, Slot drill dll), yang dipasang pada spindel utama atau tegak. Jadi posisinya dapat dipasang dalam posisi mendatar (horisontal) atau tegak vertikal.



Gambar 1.7 Collet chuck

4. Ragum/Catok (Vice)

Ragum digunakan untuk mengikat benda kerja pada saat pengefraisan. Pemasangan ragum diikatkan pada meja/bed mesin. Jenis ragum ini ada beberapa jenis,diantaranya: Ragum rata (Vice plate) (Gambar 1.8a), Ragum putar (Swivel Vice) (Gambar 1.8b) dan Ragum Universal (Universal vice) (Gambar 1.8c).



Gambar 1.8 Ragum/Catok

5. Meja Putar (Rotary Table)

Meja putar (Rotary Table) digunakan untuk membagi jarak-jarak lubang, alur, radius (melingkar) dan bentuk-bentuk segi banyak.



Gambar 1.9 Meja putar (Rotary Table)

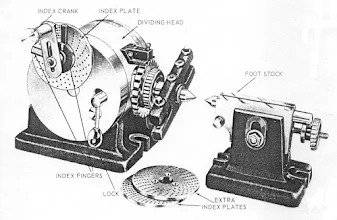

6. Kepala Pembagi (Dividing Head)

Kepala pembagi (dividing head) adalah peralatan mesin frais yang digunakan untuk membentuk segi-segi yang beraturan pada poros benda kerja . Peralatan ini biasanya dilengkapi dengan plat pembagi yang berfungsi untuk membantu pembagian yang tidak dapat dilakukan dengan pembagian langsung.





Gambar 1.10 Kepala pembagi



7. Penjepit/Klem Mesin

Klem Mesin ini digunakan untuk memegang/menjepit benda kerja yang tidak dapat dijepit pada ragum, yang umumnya benda panjang atau lebar.
Penjepitan langsung benda kerja itu ditaruh di meja mesin frais bila slindris ditaruh pada alur meja, bila lebih ditempatkan sesuai dengan kemampuan langkah kerja sehubungan dengan jangkauan pisau frais (cutter).
Berbagai bentuk klem mesin dapat dilihat pada gambar berikut ini.





Gambar 1.11 Macam-macam klem

sumber: Modul Teknik Pemesinan Frais, Pusat Pengembangan dan Pemberdayaan Pendidik dan Tenaga Kependidikan Bidang Mesin dan Teknik Industri 2015 (PPPPTK BMTI – 2015)
